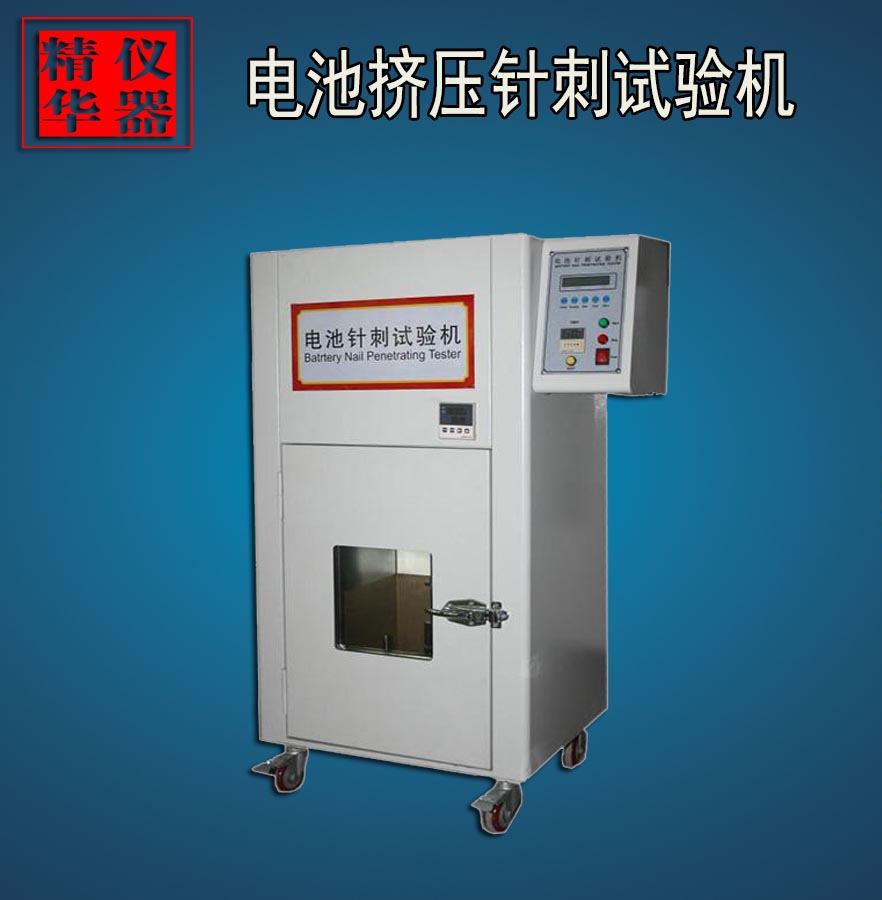

電池擠壓針刺試驗機

用途

1.1 擠壓試驗:本機模擬各類電池在使用過程中，電池遭受擠壓（如壓實垃圾）的情形；

1.2 針刺試驗：本機模擬各類電池在使用過程中，電池中插入鋼針后電池可能會產生的變化

原理

2.1 擠壓試驗:被試電池在兩個平面被擠壓，通過活塞式液壓油缸施加13KN的擠壓力，擠壓一旦達到最大壓力，就解除擠壓；

2.2 針刺試驗：用直徑為3—8MM的耐高溫鋼針，以10—40MM/S的速度從垂直于電池極板的方向貫穿（鋼針停留在電池中或者停留一段時間）。

依據標準

3.1 GB/T2900.11-1988 ID IEC60086-4：2000

3.2 SJ/T11169-1998或UL1642-2007

3.3 SJ/T11170-1998或UL2054

3.4 MH/T1020-2007或UN38.3

3.5 GB/T18287-2000

3.6 YD/T1268.1-2003

3.7 QB/T2502-2000

3.8 IEC62281-2004

技術參數

4.1 擠壓技術參數

4.1.1 型號：JH-DCCC17-3

4.1.2 壓力范圍：1000N~13.0KN

4.1.3 力值誤差：±1%

4.1.4 .單位轉換：Kg/N/Lb

4.1.5 擠壓方式：液壓

4.1.6 延時功能：0~9999秒可設置

4.1.7 電池尺寸：200 X 200 X 200mm

4.1.8 可視窗口：150 X 150mm防爆玻璃并貼有防爆膜

4.1.9 補風口：箱體左側開有兩個補風口

4.1.10 排氣：箱體后側裝有排氣扇

4.1.11 照明：箱體內頂部裝有照明燈

4.1.12 底座：裝有4個萬向滑輪可自由移動

4.1.13 外型尺寸：長77 X 寬57 X 高180 cm

4.1.14 控制箱尺寸：長35 X 寬35 X 高104 cm

4.1.15 機臺重量：約250Kg

4.1.16 電源：3∮ 5W 380V 50HZ；

4.2 針刺技術參數：

4.2.1 可夾距離：375px

4.2.2 φ2mm~φ8mm的耐高溫鋼針（鋼針，鎢針）可換

4.2.3 針尖距離下部   放電池的平面250mm

4.2.4 以10~80mm/s的速度（可調），從垂直于蓄電池極板的方向貫穿刺入電池后，停（1min~6hour）自動從電池中拔出，易卸易裝

4.2.5 貫穿力：150~200KG

4.2.6 最大電池尺寸：200X200X200mm

4.2.7 氣壓≥1MPA

標準配置

5.1 擠壓上壓盤  1個

5.2 操作說明書  1本

5.3 出廠檢驗報告 1份

5.4 液壓油     1桶

5.5 穿刺鋼針    1套
